О ВЧШГ (высокопрочный чугун с шаровидным графитом).

Соединение "TYTON"		Соединение "RJ"		Соединение "RJS"

Область применения

1. Водоснабжение. Наружные сети и сооружения. Промышленные опреснительные установки.
2. Канализация. Наружные сети и сооружения.
3. Теплоснабжение. Наружные тепловые сети с температурой воды до 120 °С.
4. Нефтедобыча. Транспортировка продуктов нефтяных скважин до сепарирующих установок. Транспортировка технических жидкостей, обеспечивающих эксплуатацию нефтяных месторождений.
5. Строительство и реконструкция свайных фундаментов.
6. Системы искусственного оснежения горнолыжных курортов.
7. Трубопроводы для мелиорации земель.
8. Трубопроводы для систем пожаротушения.
9. Электрохимическая защита подземных металлических сооружений.

Применение труб из ВЧШГ в других областях согласовывается с предприятием-изготовителем.

Трубы из ВЧШГ

Трубы из ВЧШГ производства ЛТК «Свободный сокол» DN 80-1000 мм выпускаются длиной 6 метров, под уплотнительное резиновое кольцо, с внутренним и внешним покрытием в соответствии с ГОСТ Р, ИСО 2531, EN 545, EN 598.

 Преимущества труб из ВЧШГ.

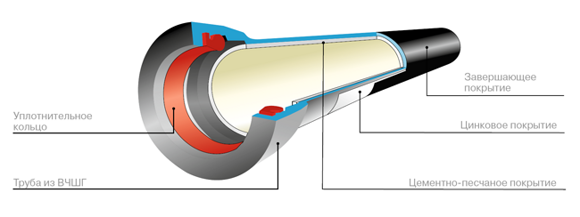

Внешнее покрытие труб из ВЧШГ На наружную поверхность труб наносится защитное покрытие металлическим цинком и завершающее покрытие согласно ISO 8179. Подробнее Внутреннее покрытие труб из ВЧШГ  На внутреннюю поверхность труб наносится слой цементно-песчаного покрытия (ЦПП), толщина и свойства которого соответствуют требованиям ISO4179. Уникальные свойства покрытия цементным раствором состоят в наличии как пассивного, так и активного защитного эффекта. В случае агрессивного грунта или транспортируемой жидкости могут использоваться другие виды покрытий, по вопросам применения которых рекомендуется связаться с производителем. Подробнее

Функциональные особенности раструбных соединений

Раструбные соединения труб выполняются таким образом, чтобы за счет контактного давления между уплотнительным кольцом и металлом трубы, а также давлением воды гарантировалась полная герметичность соединения.

Раструбное соединение не является жестким и позволяет отклоняться соединенным трубам на угол от 1,5 до 5° при сохранении полной герметичности стыка. Помимо очевидных преимуществ в процессе прокладки, а также способности компенсировать движение грунта, угловое отклонение позволяет выполнять повороты больших радиусов без помощи фитингов и корректировать маршруты прокладки.

Угловое отклонение соединения

Поведение трубопровода ВЧШГ в подвижном грунте

• Соединение «TYTON»
• Соединение «RJ»
• Соединение «RJS»
